半导体芯片从晶圆切割为裸片后，必须经过封装才能成为可实际应用的器件。封装不仅为芯片提供机械支撑与环境防护，更承担着电气连接、散热及应力缓冲等关键功能。在整个封装制程中，胶粘材料贯穿贴片、底部填充、引线框架固定、灌封及三防涂覆等多个环节，其性能直接影响芯片的可靠性与使用寿命。

一、封装为何离不开胶粘材料

芯片工作环境复杂多变，从40°C的低温到120°C以上的高温，加之湿气、盐雾、化学腐蚀及机械振动等多重侵扰，脆弱的裸芯片若无有效保护极易失效。胶粘材料在封装中承担着多重角色：

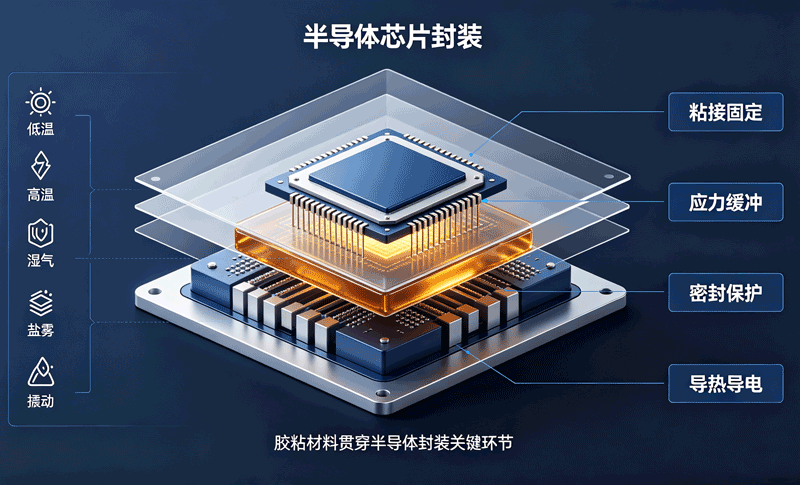

 粘接固定——将芯片稳固于基板或引线框架上，防止位移；

 应力缓冲——通过低模量、柔韧性的胶层吸收热膨胀失配与机械冲击产生的应力；

 密封保护——形成致密封装体，隔绝湿气、灰尘及化学介质；

 导热导电——部分功能性胶粘剂兼具导热或导电特性，辅助散热与接地。

封装技术的优劣不仅关乎芯片自身性能的发挥，还直接影响PCB设计与整体系统的可靠性，胶粘材料的选型因此至关重要。

二、典型封装工艺中的胶粘应用

贴片（Die Attach） ——将切割后的裸芯片粘贴至引线框架或基板上，需选用高可靠性粘接胶，具备优异的耐高温老化性能与适中的导热系数，确保芯片在长时间工作温升下不脱落、不偏移。

底部填充（Underfill） ——针对BGA、CSP等先进封装，在芯片与基板之间填充底部填充胶，利用毛细作用流入间隙后加热固化。该工艺可显著降低硅芯片与基板之间因热膨胀系数不匹配产生的剪切应力，将焊球承受的应力分散至整个胶层，大幅提高抗跌落冲击与温度循环可靠性。

引线框架固定——在引线键合工序中，需使用胶粘材料辅助固定引脚及焊线区域，确保键合过程中线弧稳定，防止振动导致焊点偏移或断裂。

注塑成型与灌封——使用环氧树脂等密封材料将键合完成的芯片整体包封，形成特定外形的封装体，抵御湿气、化学试剂及物理冲击。

三防涂覆——对部分未完全包封的电路区域或成品器件进行涂覆保护，防潮、防盐雾、防霉，提升恶劣环境下的长期可靠性。

三、EUBO优宝：半导体封装胶粘解决方案

深圳市优宝新材料科技有限公司（EUBO优宝）成立于2000年，是国家高新技术企业及国家级专精特新“小巨人”企业，深耕胶粘剂与润滑材料研发逾二十五年，产品广泛服务于半导体封装、消费电子、汽车电子、新能源等高端制造行业。

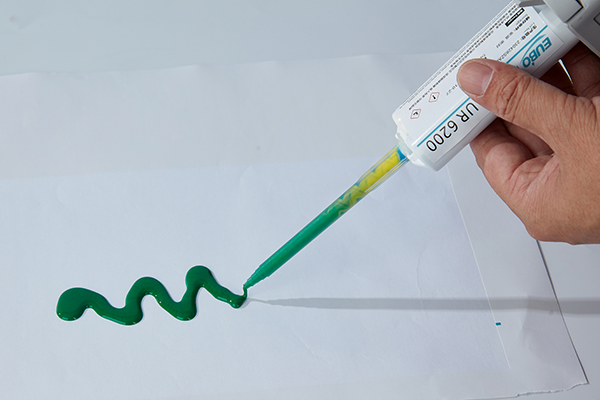

在半导体封装领域，EUBO优宝提供体系化的胶粘解决方案：

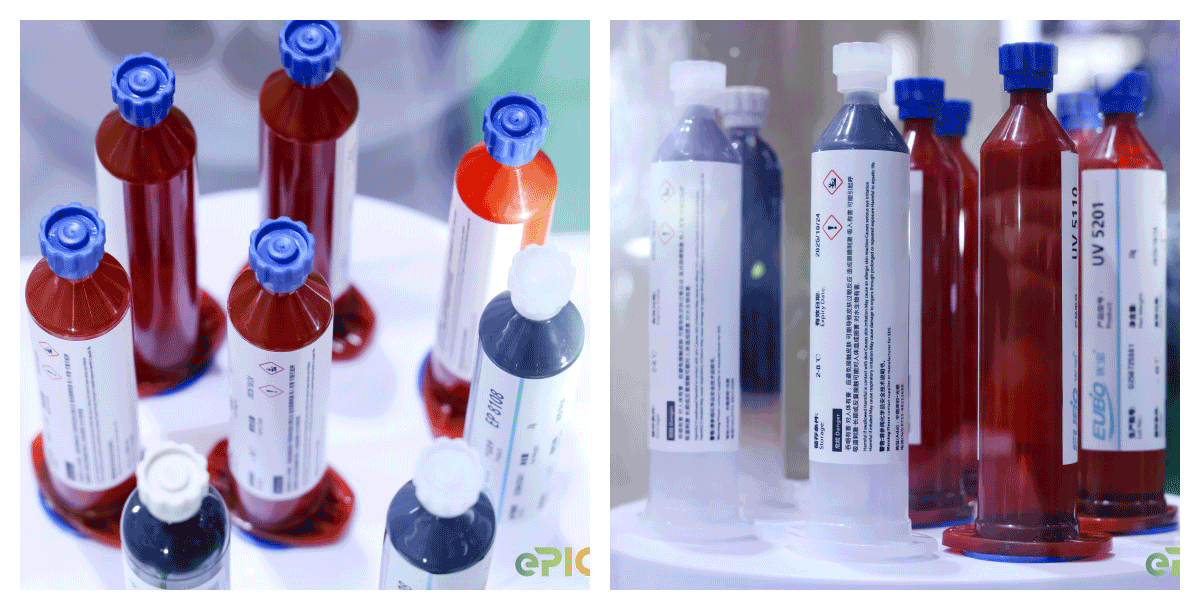

 底部填充胶（EP8109/EP8108） ——单组份改性环氧树脂，专用于BGA与CSP底部填充，毛细流动性优异，可形成一致无缺陷的填充层，有效降低热膨胀失配与外力冲击造成的应力，显著提升芯片连接的机械强度与产品长期可靠性。

 贴片胶与引线框架固定胶——具备高粘接强度与耐温性能，确保芯片在后续工艺及工作状态下稳定不移位。

 三防涂覆胶与灌封胶——提供芯片及电子组件全方位的防潮、防尘、绝缘与导热保护，适应汽车、工业等严苛应用场景。

 UV光固化胶与PUR热熔胶——满足精密点胶、快速定位及多种基材粘接需求，适配高节拍自动化产线。
