UV固化胶粘剂优势明显：无溶剂、固化快、环保安全。以下是四种常见UV胶及其在电子/半导体行业中的应用介绍。

UV压敏胶：传统压敏胶需溶剂涂布、高温烘干，效率低且污染大。UV压敏胶无溶剂，紫外光照射后直接聚合为胶带或保护膜，生产线简单、零排放。广泛用于电子保护膜、工程结构胶带。

UV复合胶：食品、药品软包装需要高阻隔复合膜。传统复合胶含大量溶剂，残留物可能污染内容物；水性胶干燥慢、对塑料粘接力差。UV复合胶无溶剂、固化仅需一分钟，无残留，符合食品级卫生要求，复合强度高。

UV电子胶：这是半导体制造中的核心材料。随着芯片精密化，传统热固化胶易导致芯片翘曲、良率下降。UV电子胶细分为：

 UV减粘胶：晶圆减薄、切割时临时固定芯片，加工后用紫外光照射，粘性骤降，实现无损剥离，无残留。用于晶圆背面研磨、精密切割、UTG超薄玻璃加工。

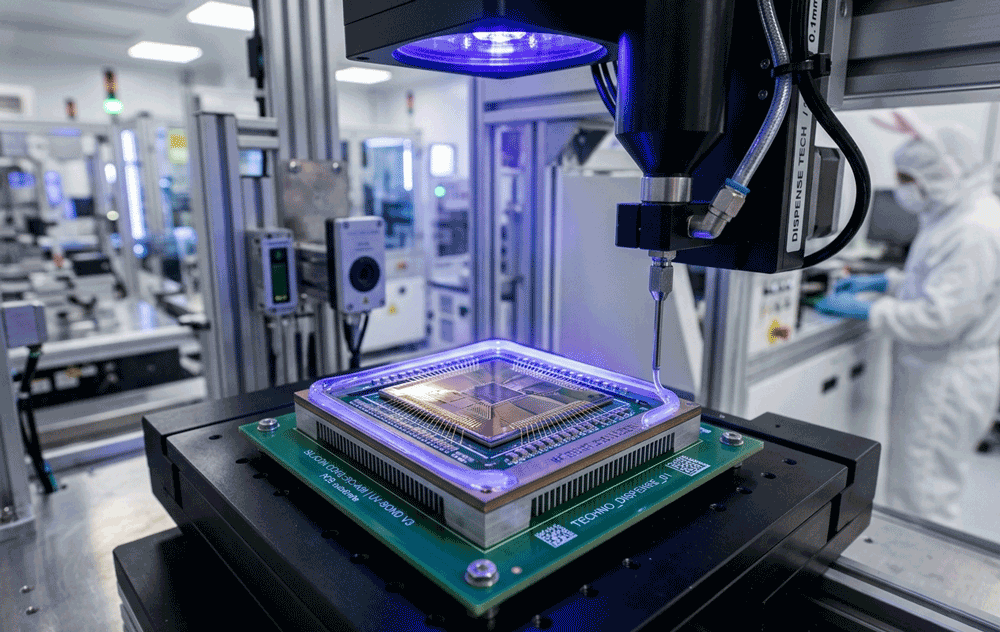

 UV底部填充胶：倒装芯片、系统级封装中，填充芯片与基板间的微小间隙，紫外光快速固化（数秒内），低温特性避免芯片翘曲，大幅提升封装良率，防止焊点因热应力或跌落冲击失效。

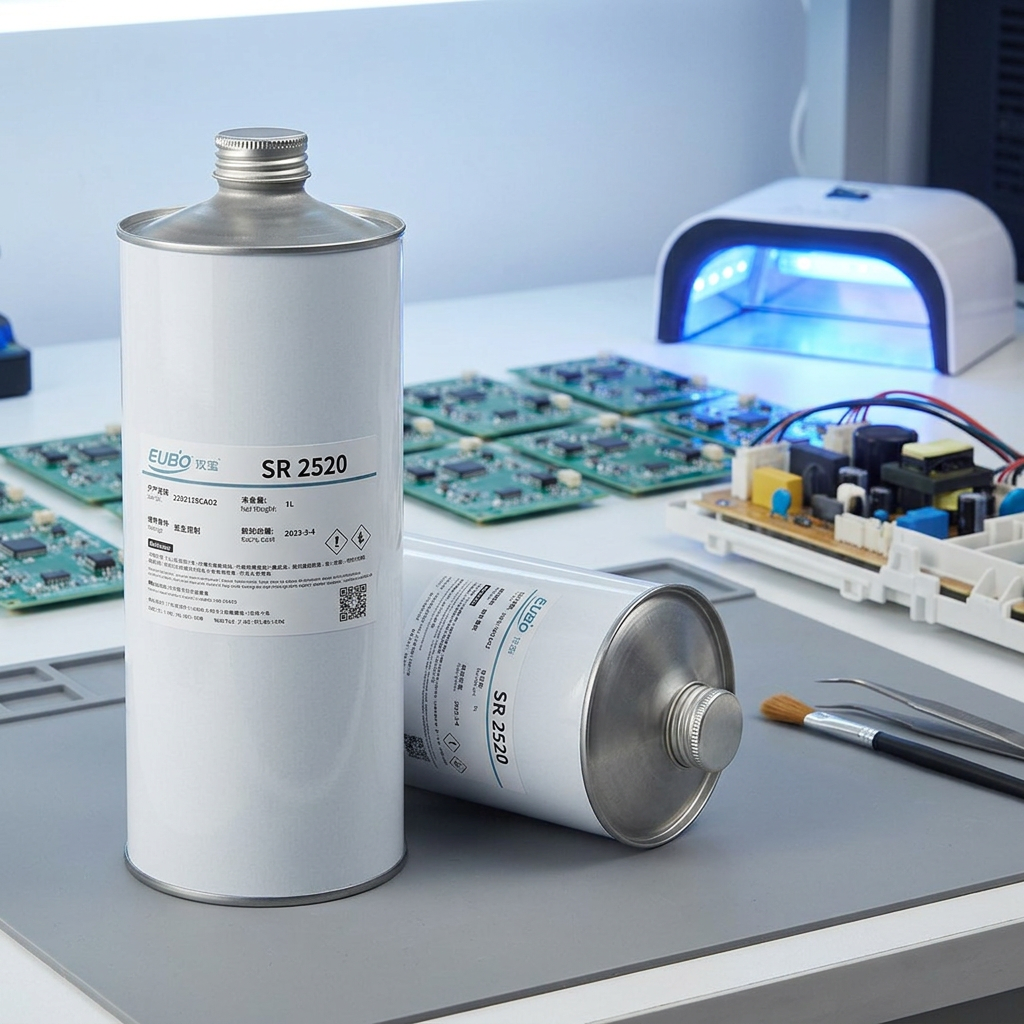

 UV三防胶：PCBA电路板防潮、防腐蚀，紫外光固化数秒完成，无VOC，可配合双固化技术解决阴影区域固化难题，用于家电、汽车、通信设备。

UV光学胶：触摸屏、摄像头模组、AR/VR等光电器件的核心粘接材料。要求光学透明、抗冲击、耐候。液态光学胶填充性好，固态光学胶逐渐向UV固化转型。在光电融合封装中，UV光学胶还可精确控制折射率，降低光传输损耗。

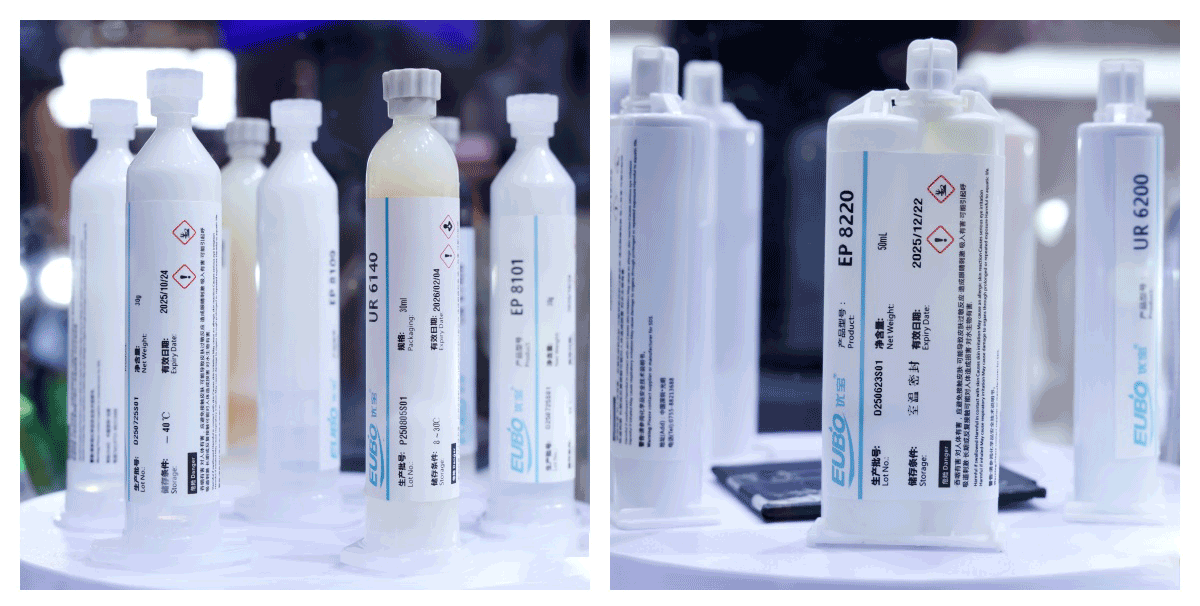

UV固化技术正替代传统溶剂型工艺，在环保、效率和安全性上优势明显。EUBO优宝提供压敏、复合、电子、光学等UV胶方案，助力电子半导体行业实现更环保高效的粘接。
