电子模块灌完胶，表面已经不粘了，内部却还有流动的胶液。这时不能只凭表面状态判断固化完成，也不能直接认定是胶水质量有问题。先看用的是什么固化体系，再核对配胶和固化条件，排查才有方向。

先分清表干和固化

表干描述的是表面状态，不代表整个灌封层已经达到使用要求。技术资料中的操作时间、表干时间、固化时间也不是一回事。操作时间决定混合后的胶还能施工多久，固化条件则关系到什么时候可以进入后续工序，不能把前一个时间当成后一个来用。

如果用的是依靠空气中水分固化的单组分硅胶，固化通常从接触空气的表面向内部推进。表面结皮后，深处未必已经固化。把适合薄层粘接、密封的胶直接用于深腔灌封，或过早封住开口，都需要重新核对产品是否适合这种结构。不是所有单组分胶都靠湿气固化，判断时要看具体型号，不能只看包装上写着“硅胶”。

双组分胶先核对配比和混合

对于双组分环氧灌封胶等产品，首先检查配比依据。质量比和体积比可能不同，电子秤称量就应采用规定的质量比，计量设备按体积供胶则应核对体积比。只记住一个比例、不看计量方式，很容易把配方配错。

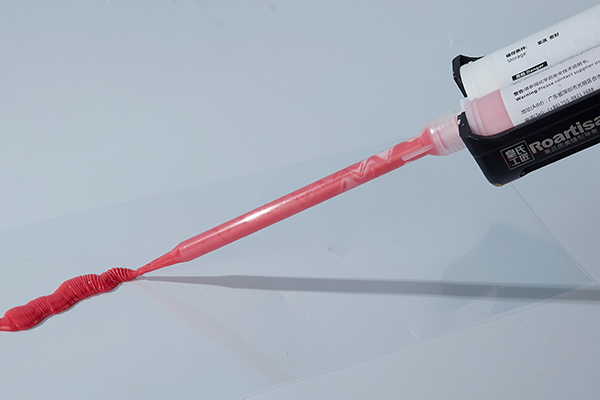

其次看两组分是否充分混合。手工配胶时，杯壁、杯底以及搅拌工具上是否有未混匀的原料，都值得检查。使用双筒胶或自动配胶设备，则应按产品及设备要求确认两路出胶正常、混合管合适。颜色看起来一致可以作为观察线索，但不能代替规定的混合操作。

等待时间要和实际条件对应

资料上标注的固化时间有对应的温度条件。车间温度、工件温度与资料条件不一致，不能照搬同一等待时间。部分双组分灌封材料允许加热加快固化，但具体温度和时间应以该型号的技术资料为准，同时确认元器件、外壳能够承受。

发现内部未固化，不建议直接多加固化剂，也不要靠随意提高烘烤温度补救。配比错误、混合不充分和固化条件不足是不同问题，处理方法不能混用。尤其不要把一种胶的烘烤工艺套在另一种胶上。

用留样帮助判断，不只看表面

排查时可保留同批次配胶样，记录材料批号、称量数据、混合时间和固化环境，再结合代表实际灌封厚度与结构的试样检查。单独一杯胶与产品内部的条件未必相同，留样结果只能提供线索，不能直接替代成品验证。

选电子灌封胶时，除了关注绝缘、导热等性能，也要把灌封深度、配胶方式和生产节拍一起说明。选对固化体系，并按产品资料把计量、混合和固化条件落实，比单纯追求“表面干得快”更有意义。
